產品介紹

產品功能介紹

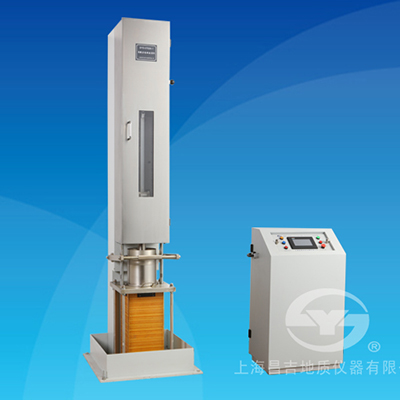

SYD-0702A-1馬歇爾電動擊實儀是瀝青混合料馬歇爾試驗中試件成型的專用設備，適用于瀝青混合料馬歇爾試驗（JTJ/E20 -2011）標準。儀器由機械傳動與控制儀表二部分組成，機械傳動機構為電機、減速機、鏈條驅動。以單片機微處理器為控制核心，配以4.3吋彩色帶觸摸顯示屏。具有實時時鐘、環境溫度檢測顯示。并配有常用按鈕方便日常操作。


一、主要技術特點

1、儀器主要部分采用新型電鍍工藝，金屬亞光，硬度高，抗磨耗，經久耐用。
2、采用電動控制方式實現重錘自動提升、自鎖，啟動按鍵即自動提升，自動停止，自動復位，為操作者減輕工作強度，簡化工作程序。
3、本儀器一機兩用，既適合&pHi;101.6mm×63.5mm圓柱體試件的成型，也可用于&pHi;152.4mm×95.3mm大型圓柱體試件的成型。
4、電氣控制采用大屏幕彩色觸摸屏技術，另設按鍵控制，雙重保險，操作方便，控制準確。
5、具有模具精確定位、擊實試驗?zāi)＞哝i死機構，儀器操作安全可靠。
6、可以設定擊實次數，實現自動擊實技術，另設有專用調試按鈕，不僅方便調試，也方便自檢
7、設計有自動急停按鍵，緊急情況及任何時刻，需要停止儀器工作時，按動急停按鍵儀器即停止工作。


二、主要技術參數及指標

1、重錘1：                   4536g±9g（&pHi;101.6mm×63.5mm試件）
2、重錘2：                   10210g±10g（Φ152.4mm×95.3mm試件）
3、重錘落差：              457mm±1.5mm
4、擊實速度：              (60±5)次/min
5、擊實次數：              (0~999)次
6、層壓木塊擊實座：    457mm×200mm×200mm
7、水泥混凝土底座：    120mm×460mm×480mm
8、升降電機功率：        0.01KW
9、彩色觸摸顯示屏：    480x270
10、電源電壓：             AC220V±10% 50Hz
11、電動機功率：         370W
12、使用條件：             環境溫度：-10℃～35℃； 相對濕度：≤85%
13、外形尺寸：            1950mm×540mm×540mm
14、整機重量：            約180kg


三、選購件

1、試件專用脫模器
2、瀝青混合料拌和機：SYD-F02-20自動混合料拌合機（推薦）


產品配置清單

一、SYD-0702A-1馬歇爾電動擊實儀儀器配套清單（出廠標配）



序號	名    稱		單位	數量	備注
1	SYD-0702A-1型 馬歇爾電動擊實儀   主機		臺	1
2	歇爾電動擊實儀控制箱		臺	1
3	大試模（Φ152.4㎜）		只	6
4	大試模壓套		只	1
5	小試模（Φ101.6㎜）		只	6
6	小試模壓套		只	1
7	大試模座		只	1
8	小試模座		只	1
9	重錘1（10210g±10g）	其中1件裝在儀器上	件	1
10	重錘2（4536g±9g）		件	1
11	電源線（250V/6A）		根	1
12	主機和控制箱連線		根	1
13	脫模器		件	1	選購件
14	使用說明書		份	1
15	合格證書		份	1
16	產品保修卡		份	1



二、SYD-0702A-1馬歇爾電動擊實儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	天平	精度0.1g	1臺
2	膠布		1盒
3	卡尺		1支
4	瀝青溶劑	2L	2L/桶	三氯乙烯、煤油、汽油選其一即可
5	秒表		1只
	粉筆		1盒
	棉紗		1卷
	黃油		200ml

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0702A-1 全自動馬歇爾電動擊實儀
調試規程和使用說明書

一、儀器安裝和使用

    1、儀器的安裝
⑴ 擊實儀應水平安裝在水泥混凝土基座上，并用預埋的M16螺栓與擊實儀底部鋼板緊固連接。螺栓孔中心距離為500mm×500mm。
⑵ 底座澆注前，應仔細調整儀器水平和擊實壓頭中心。調整時以試模鋼板擊實臺為基礎，裝上試模，點動上升、下降按鈕，使導軌滑桿上下活動，調整擊實臺的位置和水平，以調整擊實壓頭與試模壓圈之間的間隙，保證擊實壓頭與試模壓圈間應沒有磨擦現象，使擊實壓頭在試模內上下活動自如。
⑶ 將水泥混凝土澆注在儀器底部的混凝底座內（包括箱體的底部）。混凝土的高度約為120mm，待水泥混凝土凝固達到足夠強度后，才可擊實試件。
2、操作前的準備
⑴ 擰緊擊實控制連接電纜線插頭。
⑵ 接通工作電源，預置擊實次數。
3、儀器操作方法
⑴ 每次擊實前應將擊實壓頭、試模內壁及試模底座涂刷機油。
⑵ 按下上升按鈕，使擊實錘桿上升到最高點。
⑶ 按規范要求將拌和好的瀝青混合料放入試模內，將試模推入鋼板擊實臺的試模定位銷內，拉動試模鎖緊裝置右側的定位裝置，放下試模壓環，鎖緊試模。
⑷ 按下?lián)魧?shí)按鈕擊實錘頭自動下降至最低點，擊實開始，擊實次數到時自動停機，擊實錘頭自動上升至最高點。此時向上拉動試模鎖緊裝置到達限位，取出試模。
⑸ 記數器以正計數方式進行計數。
⑹ 正在進行擊實工作需停機或機器發生故障時可隨時按下停止按鈕。
⑺ 應定期檢查鏈條的張緊度，如果其撓度大于10mm就應進行調整，調整方
法見結構組成圖。

二、使用注意事項

1、不得使用與本機不符的電源。
2、在沒有裝混合料時，不得啟動擊實儀。
3、應定期對鏈條、重錘滑動部分進行潤滑。
4、每次擊實結束后，應立即對試模、擊實壓頭、鋼板擊實臺進行清洗處理。
5、應經常檢查鋼板擊實臺與混凝土底座的張緊度。
6、若開機不工作時，應檢查電源是否接通（包括檢查保險絲管5×20-10A是否完好。保險絲管在電源插座內下方，可抽出）。
7、經常檢查錘頭定位銷釘是否因振動而松動，如松動，應及時上緊，以保護錘頭螺紋。
警告：儀器發生故障時應立即按動應急開關關閉電源，并切斷電源，請專業人員進行檢修并排除故障后方可繼續使用，防止發生意外！
